UFZ-1型浮标液位计
分享到:
UFZ-1型浮标液位计
产品详情

【概述】

   UFZ型浮标液面计是一种简易的直读式液位测量仪表。它适用于石油、化工、冶金、医药、轻工、电力及供水部门,特别适用于贮存腐蚀性液体的平底拱顶的容器(如罐等)与供水系统水塔的液位测量。液位计结构简单,读数直观,测量范围大,能耐腐蚀。

【原理】

   液面计是根据力平衡原理设计的。设W为浮标的重量,浮标浸没于液体中所受向上浮力应与N相等。


   式中:H为浮标浮没于液体中的深度

         D为浮标直径

         r为液体密度

【主要技术参数】

·测量范围:0~20m或按照用户要求

·指示误差:±20mm

·工作压力:常压

·工作温度:-30~300℃

·液体密度:大于0.6g/cm3

【安装与使用要求】

·导向钢丝两端需要固定并拉紧。

·两根导向钢丝与容器底面垂直,两根互为平行,相距为320mm。

·滑轮转动与重锤上下移动灵活不能卡住。

·标尺安装应垂直,表面平滑。

·浮标处在容器底部时、重锤指针应指向零位,浮标处在容嚣顶部时,重锤应指向上限量程。

【结构及外形尺寸】

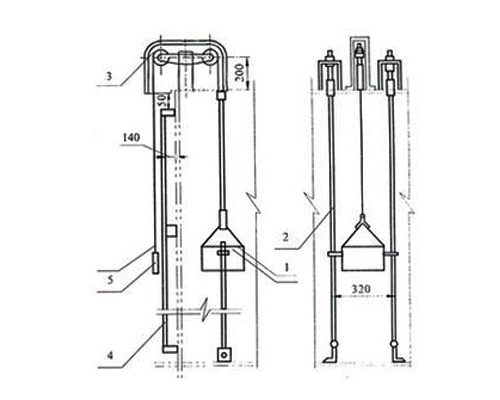

   液位计主要由浮标1,导向钢丝2,滑轮盒3,标尺4及重锤5组成,其结构及安装见图。


【订货须知】

·订货应注明液位计型号、名称、测量范围及介质名称与密度。

·如有特殊要求应在订货上提出说明。
