QEF UBF快开关大通道玻璃板液面计
分享到:
QEF UBF快开关大通道玻璃板液面计
产品详情

【概述】

   本产品是为解决石油、化工装置中粘稠介质的液位测量而设计制造。

【结构原理】

   液面计上、下管口从其侧面引出,使玻璃板的透光长度接近于液位变化的全量程,因而消除了两端盲区。上、下阀门采用大通道的针形阀,解决了介质粘度大而流速缓慢,阀孔易堵塞等问题。阀芯具有自动调心作用,可提高其密封性。阀杆采用多头螺纹,使阀门关闭迅速,操作安全。阀内装有安全钢球,在玻璃板意外损坏时,自动关闭液流通道,阻止介质大量外溢。

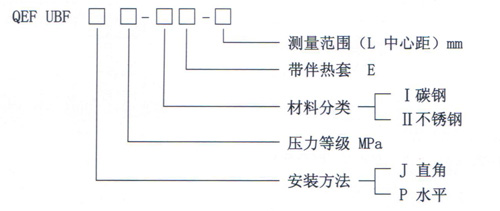

【产品标记】


【主要技术参数】

·测量范围(L 中心距)mm:300、500、800、1100、1400、1700

·压力等级:≤4。0MPa

·工作温度:≤250℃

·伴热管压力:≤0.6MPa

·伴热管接口:RC1/4"

·钢球自封压力:≥0.3MPa

·连接法兰:HG20592 DN20 PN4.0 M(凸面)

·工作压力与工作温度关系表

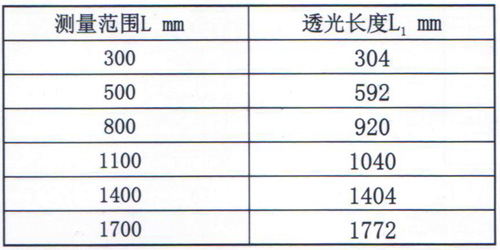

·测量范围与透光长度

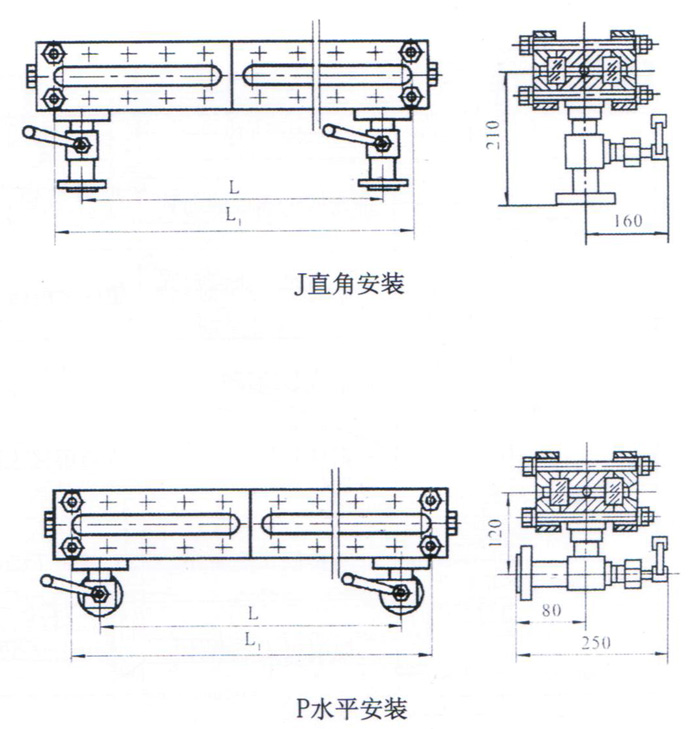

【外形尺寸】



【订货须知】

订货时请提供下列数据

·型号规格

·测量范围

·工作压力

·工作温度

·材质要求
