QEF UBE组合连续式双色玻璃板液面计
产品详情

【概述】

   本产品的结构原理及使用方法均与HG型玻璃板液面计相同,所不同的是:利用光学原理,使液位显示呈器红液黑;解决了常规液面计存在的测量盲区。

【结构原理】

   本产品的双色彩原理是光线(自然光)进入不同介质时有不同的折射和反射特性,借助滤色片使液相呈黑色气相呈红色,气液界面极为清晰。玻璃板交叉安装在液面计本体上,消除了常规液面计在二块玻璃板之间所存在测量盲区,因此在整个测量范围内能连续观测。

【主要技术参数】

·测量范围(L 中心距)mm:2000~6000

·连接法兰:HG20592 DN20

·公称压力MPa:PN 4。0

·密封面型式:M (凸面)

·工作温度℃:≤-40~250

·伴热管蒸汽压力MPa:≤0。6

·伴热管接头:RC1/4"

·排污阀接口:M20×1。5

·接液材质:碳钢、不锈钢Icr18Ni9Ti

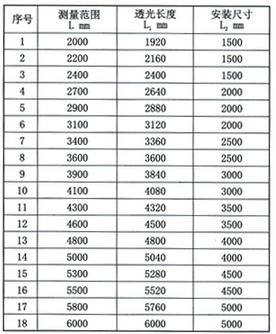

【型号规格】

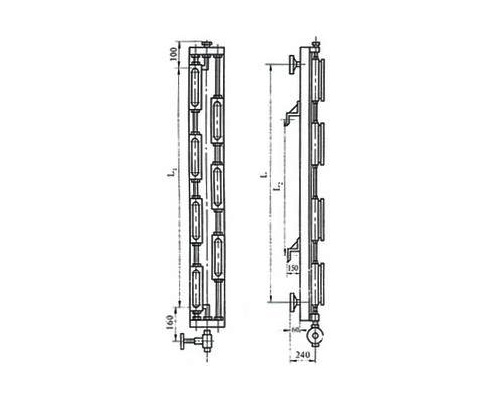

【外形尺寸】




【订货须知】

订货时请提供下列数据

·型号规格

·测量范围

·工作压力

·工作温度

·材质要求
