QEF UBC直续式玻璃板液面计
分享到:
QEF UBC直续式玻璃板液面计
产品详情

【概述】

   本产品是根据各类玻璃板液面计存在测量盲区这一缺陷而设计的,它将玻璃板交叉地排列在液面计本体的两侧,将测量范围内的液位变化连续地指示出来,并改造设计了主体通道结构,增大流通面积,加强了仪表的防粘稠、防堵塞能力。本产品可制成无光源双色,就是利用自然光源折、反射特性,经滤色玻璃形成气红液黑显示。

【结构原理】

   本产品用连通器原理,两侧玻璃板交叉排列。一侧的盲区可在另一侧观察到,并增大了液流通道。

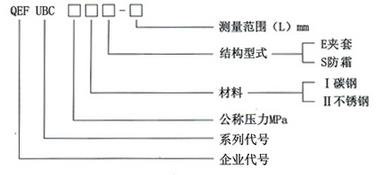

【产品标记】



【主要技术参数】

·测量范围(L 中心距)mm:500、800、1100、1400、1700

·透光长度:L-220mm

·透光宽度:14mm

·连接法兰:HG20592  DN20

·公称压力:4。0、 6。3MPa

·密封面型式:M

·蒸汽压力:≤0.6MPa

·蒸汽伴热管接头:RC1/4"

·排污阀接口:M20×1.5

【订货须知】

订货时请提供下列数据

·型号规格

·测量范围

·公称压力

·工作温度

·材料分类

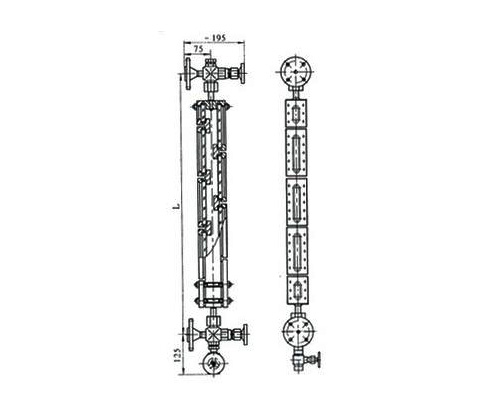

【外形尺寸】
