QEF UZR夹套型磁性液位计
产品详情

 QEF UZA夹套型磁性液位计

【概述】

QEFUZ系列磁性液位计是我厂引进国外先进技术,采用磁感应原理,按行业标准研制而成的九十年代最新型的物位仪表,广泛应用于石油、化工、制药、食品等行业的各种塔、罐、槽、球形容器和锅炉设备内介质的液位、界位指示。

该产品显示醒目、读数直观,测量正确、安全可靠、维护方便、不受高低温度的影响,全过程测量无盲区。由于液、界位指示系统与介质完全隔离,所以尤其适用于易燃、易爆和有毒介质的工况。

【工作原理和结构特点】

设有永磁材料的大浮子密闭在不锈钢简体内。当容器中介质液位变化时,大浮子随液位升降而上、下移动,驱动色泽不同的翻板(柱、球)翻转,红色部分表示液体在容器中的实际位置,没有液体的部分呈黑(白)色。

配上液位报警、控制开关,可实现液、界位的上下限越位报警、控制和连锁;配上干簧一电阻式液位变送器,可将液位、界位信号转换成4-20mADC栎准电流信号,实现远距离指示、检测、记录和控制。




【选型指南】

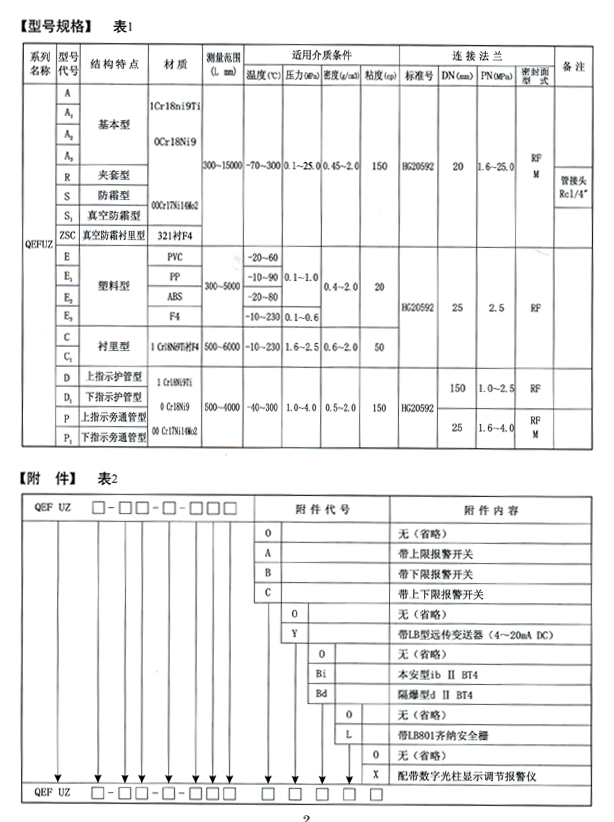

1、选型时,按所需在表1中选定型号后,再按表2选用上下报警、远传、显示仪表等其它附件。

2、一台公称压力PN6. 3MPa、测量范围ll00mm,法兰密封面凸面,带上下限报警开关,干簧一电阻式远传液位变送器,配带LB801齐纳安全栅和数字光柱显示调节报警仪(二次仪表),材质为00Cr17Ni14M02的夹套型磁

场性翻板液位计,介质密度为0。 7g/cm3。

QEFUZR-04M-Il00-0. 7F316L    CYBiLX

说明

3、在表1、表2规范以外有特殊要求时,以文字形式说明。

4、测量界位的,要提供两种介质的密度,且介质密度差要≥0. 15g/cm3。

5、塑料型的连接法兰公称压力为2。 5MPa,但实际工作压力按表1适用介质条件栏。

6、连接法兰通径、压力、密封面型式如有与表1不同的,请在订货时说明。

7、上、下指示护管型所标材质指本体,其它主要部件为碳钢,如需全不锈钢的请在订货时注明。

8、特殊要求、特殊用途,将殊材质的可另行设计制造。

【订货须知】

订货时请详细提供如下内容:

·型号规格附件  ·测量范围(中心距L) ·介质名称   ·介质密度

·工作压力      ·工作温度            ·特殊要求

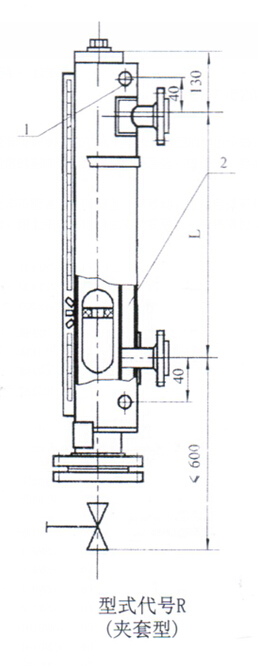

【外形结构】
